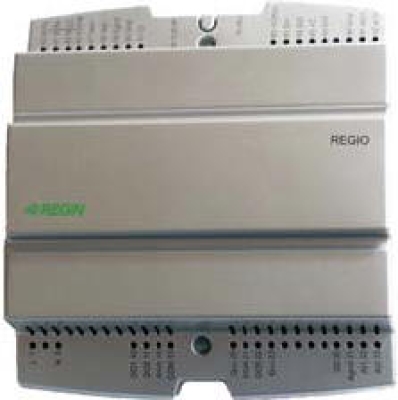

RCP-200F
Anwendung:
Frei programmierbarer Regler zum Anschluss verschiedener Raumeinheiten zum Heizen, Kühlen, Ansteuern von 3-stufigen Ventilatoren, Licht und Jalousien, Einbinden von Co2-und Taupunktsensoren und Bewegungsmeldern.
Inbetriebnahme:
Siehe dem Gerät beiliegende ausführliche Installationsanweisung
Montage:
Wandaufbau, mit für Hutschienenmontage.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 230 VAC 10 %, 50 - 60 Hz |
| Leistungsaufnahme | max. 30 VA, intern 2 VA |
| Eingänge | 2 x AI (Pt1000, NI 1000, NI 1000 Tk5000, 0 - 10 V, 10 Mohm 3 x DI (Triac) 1 x CI (Taupunktsensor KG-A) |
| Ausgänge | 3 x Relais 230 V für Ventilatorsteuerung 4 x DO(RCP-100F) bzw. 2 DO, 24 VAC, 0,1 A 2 x AO (0-10 V) nur RCP-200F |
| Schutzart | IP 20 |
| Umgebungstemperatur | 0 / +50°C |
| Raumbedieneinheit: | |
| Spannungsversorgung | versorgt von RCP |
| Schutzart | IP 20 |
| Montage | Wandaufbau UP-Dose |
| Display | LCD hintergrundbeleuchtet |
