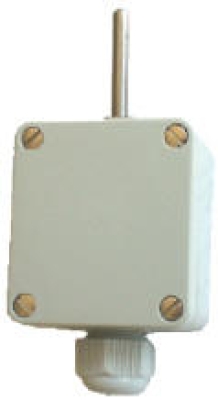

ATS-I-05050
Anwendung:
Zur Umwandlung eines Pt100 Messwiderstandes in ein temperaturlineares Strom- (4 - 20 mA), oder Spannungssignal (0 - 10 V). Zur Erfassung der Außentemperatur oder der Temperatur in Feuchträumen. Als Witterungsfühler, als Temperaturfühler in Kühl- und Gewächshäusern, in Industrie und Landwirtschaft.
Inbetriebnahme:
Der Anschluss erfolgt entsprechend dem jedem Gerät beiliegenden Schaltbild.
Montage:
Mit 2 Dübeln und Schrauben an der Außenwand befestigen.
Datenblatt:
Technische Daten
| Versorgungsspannung | siehe Typenübersicht |
| max. Stromaufnahme | 10 mA |
| zul. Restwelligkeit | <10% |
| min. Ausgangswiderstand | 3 k Ohm |
| Fühlerbruch | ca. 15V, bzw. > 20mA |
| Kurzschluss | 0V, bzw. <4mA |
| Linearitätsfehler | <0,5%FS |
| Umgebungstemperatur | -40/+85°C |
| Schutzart: | IP 65 |
| Gehäuse | schlagfester Kunststoff PC, grau/weiß |
| Messbereich | -50/+50°C |
| Normsignal | 4-20 mA |
