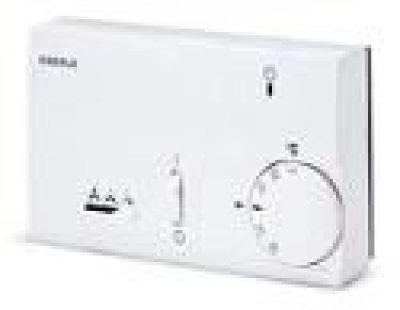

KLR-E 525 52 hp

Anwendung:

Zur Regelung von Temperaturen in trockenen Räumen. Als Fernbedienung für Klimageräte, zur Ansteuerung eines Volumenstromreglers (KLRe 525 55) oder direkt von Klappenstellmotoren (KLRe 525 55). Das Gerät KLRe 525 56 dient zur Steuerung von Fan Coils , die mit stetig regelbaren Ventilen ausgerüstet sind.

Inbetriebnahme:

Elektrischer Anschluss entsprechend dem beigelegten Schaltbild vornehmen. Skalenwert = Abschaltwert der Heizung bzw. Spannungswert von 1, 5 V. Der Einschaltwert liegt um die Hysterese (fest 0,3 K ± 0,1 K) tiefer. Sinkt die Temperatur steigt das Ausgangssignal nach Durchlaufen des Porportionalbandes Xp = 1,5 K auf 10 V an. Skalenwert + neutrale Zone (0,5.....7,5 K einstellbar) + Hysterese fest (1,1 ± 0,2 K) = Einschaltwert der Kühlung. Der Abschaltwert liegt um die Hysterese tiefer. Steigt die Temperatur über den Skalenwert + neutrale Zone an, erhöht sich das Ausgangssignal Kühlen auf 1,5 V. Nach Durchlaufen des P-Bandes Xp = 1,5 K steigt es bis 10 V an. Die neutrale Zone kann an Poti P 3 verändert werden. Ab Werk 2 K. Ein als Zubehör lieferbarer Fernfühler ist an die Klemmen anzuschließen. Der interne Fühler (R 15) ist zu entfernen und die Brücke Br 1 aufzutrennen. Mit Kabel 1,5 mm² bis 50 m verlängerbar.

Montage:

Auf Putz in einer Höhe von ca. 1,5 m gegenüber der Wärmequelle.

Datenblatt:

Technische Daten
