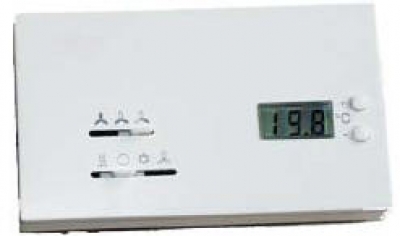

KLR-E 527 24
Anwendung:
Zur Regelung von Temperaturen in trockenen Räumen. Als Fernbedienung für Klimageräte, zur Steuerung von Fan Coils und Wärmepumpen.
Inbetriebnahme:
Elektrischer Anschluß entsprechend dem beigelegten Schaltbild vornehmen. Skalenwert = Abschaltwert der Heizung. Der Einschaltwert liegt um die Hysterese (fest 0,5 K) tiefer. Ein als Zubehör lieferbarer Fernfühler ist an die Klemmen 11 - N anzuschließen. Der interne Fühler (33 K) ist zu entfernen. Mit Kabel 1,5 mm bis 50 m verlängerbar.
Montage:
Auf Putz in einer Höhe von ca. 1,5 m gegenüber der Wärmequelle.
Datenblatt:
Technische Daten
| KLR-E 527 24 | KLR-E 527 21 | KLR-E 527 23 | |
| Versorgungsspannung | 230 VAC, 50/ 60 Hz | ||
| max. Last an Klemme 1 | 12 A | ||
| Kontakte | Heizen: 1 Schließer, 3 A Kühlen: 1 Schließer 3 A | ||
| max. Last Gebläse | 6 (3) A | ||
| Hysterese | Heizen: 0,5 ± 0,1 K Kühlen: 0,5 ± 0,1 K |
||
| Temperaturfühler | NTC | ||
| Eingang | Heizen / Kühlen-Umschaltung | ||
| Schalter | Heizen - Aus - Kühlen - Lüften 3 Ventilatorstufen |
EIN - AUS,3xV | |
| Anzeige | LCD | LCD | |
| Gehäuse | ABS weiß | ||
| Umgebungstemperatur | 0 / + 40 °C | ||
| Schutzart | IP 30 |
