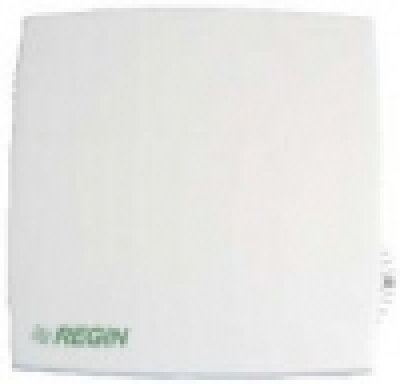

AL24A2
Anwendung:
Dies ist ein Raumtemperatur-Regler mit 0 - 10 V-Ausgang zur Zonensteuerung für Heizung oder Kühlung mittels Ventilator oder Lüftungsanlage. Wahlweise P -/PI-Regelung, interner oder externer Fühler. Ein Eingang zur Sollwertverschiebung, sowie ein Change-over-Kontakt zur Umschaltung zwischen Heizen und Kühlen ist vorgesehen.
Inbetriebnahme:
Siehe dem Gerät beiliegende ausführliche Installationsanweisung.
Montage:
Auf Putz in einer Höhe von ca. 1.5 m, frei für die Luftkonvektion.
Datenblatt:
Technische Daten
| Versorgungsspannung | 240 VAC ± 15 %, 50 - 60 Hz |
| Leistungsaufnahme | max. 2 VA |
| Eingänge | 1 externer Fühler an Klemme 6 - 7 SPC (setpoint Control): Sollwert ± 15 K mit einem 0-10 V-Signal, 5V = keine Verschiebung |
| Ausgänge | 2 x 0 - 10 V max. 1mA, an Klemme 3-4 |
| Gehäuse | B x H x T....86 x 86 x 30 mm |
| Schutzart | IP 20 |
| Umgebungstemperatur | 0 / +50°C |
| Raumtemperaturregler | 2 x 0 - 10 V, heizen und kühlen |
| Einstellungen | |
| Regelbereich | 0...30°C |
| Pd (Proportionalband) | 0,5...50 K |
| Neutrale Zone | 0......3 K einstellbar, Kühlung erfolgt bei Sollwert + Nz |
| Anzeigen | LED, Helligkeit proportional zum Ausgangssignal Y 1, LED rot - Heizen, LED grün - Kühlne |
| Jumper | BY1: untere (rechte) Position (Werkeinstellung) - interner Fühler obere (linke) Position - externer Fühler BY2: nur gültig, wenn By3 auf PI-Funktion geschlossen - I-Zeit = 2 min (Werkeinstellung) offen - I-Zeit = 20 min BY3: geschlossen = P-Funktion, offen (Werkeinstellung) = PI-Funktion |
