STL-3 DP
Anwendung:
Zur automatischen Drehzahlregelung von spannungsregelbaren Motoren (230 V, 50 Hz) an Ventilatoren und Pumpen in Abhängigkeit von Druck, Differenzdruck oder einer anderen physikalischen Größe, wie CO- oder CO2-Konzentration.
Inbetriebnahme
Verdrahtung entsprechend dem beiliegenden Schaltbild.
Ein Transmitter (gehört nicht zum Lieferumfang - siehe Gruppe 5 / 18) mit einem Ausgangssignal von 0 - 10 V, oder 4 - 20 mA liefert das nötige Signal. Auswahl am DIP -Schalter SW2.

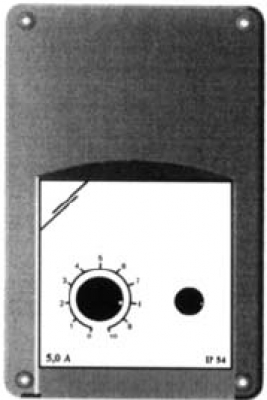

Die Geräte verfügen über einen beleuchteten Ausschalter, ein Potentiometer mit einer Skala 0 ...10, sowie einer Signalleuchte für den Betrieb. Der Bereich des Sensors wird auf die Skala umgerechnet und mit dem Potentiometer der gewünschte Sollwert gewählt. Über das Potentiometer Vmin wird die Minimaldrehzahl eingestellt (werkseitig 100 V, empfohlen min. 70 V). Die gewünschte Regelfunktion wird über den Dip-Schalter SW1 auf der Platine gewählt (werkseitig 0 - 10 V).
Montage:
Auf Putz, ausschließlich senkrecht wie abgebildet.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 230 VAC, 50 Hz |
| Regelleistung | 0,3 - 3,0 A |
| Überstromsicherung | FF 5 A eingebaut |
| Überspannungssicherung | Varistor |
| Schutzart | IP 54 |
| Gehäuse | Kunststoff, schwarz mit Frontplatte |
