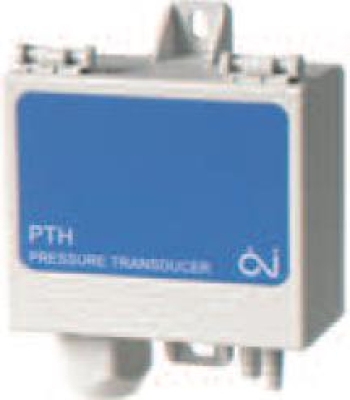

PTH-6502

Zur Verarbeitung von Druck, Unter- oder Differenzdruck in ein stetiges Spannungssignal von 0 - 10 V, oder ein Stromsignal von 0 (4) - 20 mA.  Für gasförmige, nicht aggressive Medien in der Klima- und Reinraumtechnik, der Umwelt- und Verfahrenstechnik, sowie der Heizungstechnik.

Inbetriebnahme:

Das Ausgangssignal ist proportional zum anliegenden Druck. Über DIP -Schalter 1 gewünschtes Signal auswählen.
8 Druckmessbereiche können über den Drehschalter SW2 im Gehäuse ausgewählt werden.
Wird ein niedrigerer als der anstehende Druck ausgewählt blinkt dei grüne LED. Die gelbe LED leuchtet wenn der Druck > 50 Pa ist.
An DIP -Schalter 2 wird die Dämpfung, an Schalter 1 das Anfangssignal 0 oder 2 V, 0 oder 4 mA gewählt.
Höheren Druck (Unterdruck) an + anschließen, niedrigeren Druck an -. Der nicht benötigte Anschluss bleibt offen. Der Elektroanschluss erfolgt an den Klemmen 1 - 3. Die grüne LED leuchtet. Der Ausgang 0(2) - 10 V liegt auf Klemme 2 der Ausgang 0(4) - 20 mA auf Klemme 4.
Nach Montage des Messumformers kann ein Nullabgleich erforderlich sein. Dazu am Besten die Schläuche abziehen und die Taste SW3 kurz drücken. Leuchtet die gelbe LED ist ein Druck >50 Pa vorhanden z.B. Luftzug. Die gelbe LED blinkt bis zum Abschluss der Nullstellung.

Montage:

Senkrecht, Druckanschlüsse nach unten. Nach Luftregelklappen oder vor und nach Staublenden ist ein Mindestabstand von 2 x Rohr- / Kanaldurchmesser einzuhalten, um durch Turbulenzen mögliche Fehlmessungen zu verhindern. Dies gilt ebenfalls in der Nähe von Bögen und Querschnittsveränderungen. Nach Abzweigungen 6 x D. Das Signalkabel kann bis zu 50 m lang sein und darf nicht parallel mit Starkstromkabeln verlegt werden.

Datenblatt:

Technische Daten
