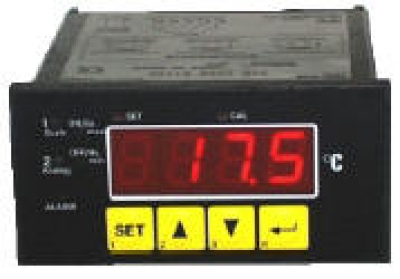

GIR-230-PT
Anwendung:
Als Anzeige und 1- stufiger Regler in der Kälte, Klima- und Verfahrenstechnik.
Inbetriebnahme
Die Spannungsversorgung wird an die Klemmen 1 - 2 gelegt. Automatisch wird nun ein Segmenttest durchgeführt (ca. 8 s). Als Schaltausgänge stehen die Anschlüsse 4 - 3 - 5 zur Verfügung. Der Sensoranschluss erfolgt an den Klemmen 10 - 11 - 12 - 13. Eine Kompensation etwaiger Leitungswiderstände kann durch Drücken des Tasters an der Geräterückseite gleichzeitig mit Taste 1 der Gerätevorderseite vorgenommen werden.
Montage:
In Schalttafelausschnitt 43 x 90,5 mm mittels der beiden beiliegenden Spannschrauben befestigen.
Datenblatt:
Technische Daten.
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Stromaufnahme | 5 W |
| Sensor | Pt 100 |
| Messbereich | -50,0 / +199,9°C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,1 % ± 1 Digit |
| Anzeige | 4 - stellige, 13 mm hohe LED-Anzeige |
| Ausgänge | Relais als potentialfreier Umschalter |
| Schaltleistung | 10 A, 250 VAC |
| Umgebungstemperatur | 0 - 50 °C |
| Schutzart | IP 65 bei Verwendung der zusätzlichen Dichtung |
| Gehäuse | 48 x 96 x 100 mm, Einbautiefe ca. 120 mm |
