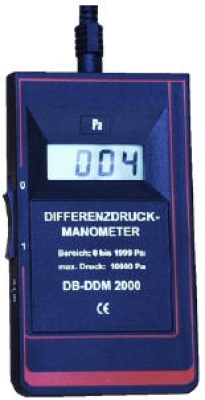

DDM 2000
Anwendung:
Zum präzisen Messen des Über-, Unter- oder Differenzdruckes von Luft oder nicht korrosiven Gasen in der Heizungs-, Klima-, Umwelt- und Verfahrenstechnik. Die Messfühler sind vom Anzeigeteil getrennt in einem Kunststoffgehäuse eingebaut und mit diesem über ein ca. 1,0 m langes flexibles Kabel mit 4-poligem Stecker verbunden.
Inbetriebnahme:
Gerät und Sensor sind aufeinander abgeglichen und können nicht beliebig ausgetauscht werden. Den Sensor vorsichtig und ohne Verkanten in die Buchse am Gerät einstecken. Am Anschluss B wird der höhere Druck bzw. Unterdruck angeschlossen. Anschluss A bleibt frei. Bei Differenzdruckmessung sind beide Anschlüsse entsprechend zu verwenden. Der Sensor ist lageabhängig. Nach dem Einschalten des Gerätes muss 000 angezeigt werden. Ist dies nicht der Fall, bitte am Potentiometer Nullp nacheichen.
Datenblatt:
Technische Daten
| Messwertaufnehmer | Piezoresistiver Relativdruck-Sensor, temperaturkompensiert 0-70 °C |
| Messbereich | 0,0 - 1999 Pa |
| max. Überdruck | 6000 Pa |
| Schlauchanschluss | Ø 4 mm, für Schlauch 6 x 1 mm |
| Auflösung | 1 Pa |
| Genauigkeit | 1 Pa ± 1 Digit bei Nenntemperatur 25 °C |
| Temperaturdrift | 0,01 %/K |
| Anzeige | 13 mm hohe, 3½stellige LCD-Anzeige |
| Analogausgang | 0 - 1 V über mitgeliefertem Klinkenstecker |
| Betriebsspannung | 9 V Batterie |
| Netzgeräteanschluss |
über mitgelieferten Klinkenstecker |
| Batteriewechselanzeige | »BAT«, wenn diese Anzeige erscheint, kann es zu Fehlmessungen kommen |
| Sensortemperatur | -40 °C / +85 °C |
| Umgebungstemperatur Gerät | 0 / + 45 °C |
| Luftfeuchtigkeit | 0 - 80 % r. F., nicht betauend |
| Maße in mm (LxBxT) | 150 x 86 x 30 |
