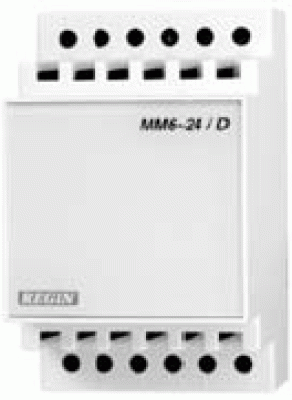

MM6-24/D

Anwendung:

Vergleicht zwei bis sechs 0 - 10 V Eingänge. Der höchste und der niedrigste Wert werden an den max., bzw. min. Ausgang weitergegeben. Verwendung z. B. Als Minimumbegrenzung bei Wärmerückgewinnungssystemen oder wenn immer der Bereich eines Mehrbereichsystems, welcher die geringste Heiz- oder Kühlleistung fordert, als Führungsgröße für Heizen oder Kühlen gelten soll.

Inbetriebnahme

Siehe dem Gerät beiliegende ausführliche Installationsanweisung. Die Versorgungspannung 24 VAC wird an Klemme 7 - 8 gelegt. Nicht benötigte Eingänge bleiben unverdrahtet. Min. und max. Ausgang können gleichzeitig beschaltet werden.

Montage:

Normschienengehäuse für Hutschienenmontage.

Datenblatt:


Technische Daten:

Versorgungsspannung	24 VAC 15 %, 50 - 60 Hz
Leistungsaufnahme	max. 3 W
Eingänge	6 Messumformereingänge 0 - 10 V
Ausgänge	2 x 0 - 10 V für max. und min. Wert
Signalbweichung	< 3 %
Gehäuse	BxHxT....53 x 85 x 74 mm
Schutzart	IP 20
Umgebungstemperatur	0 / +50 °C
