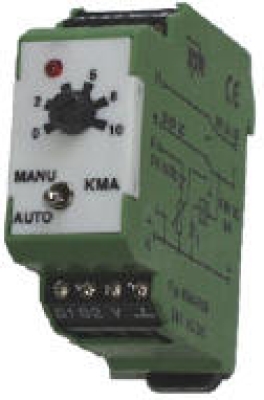

KMA-E 08
Anwendung:
Zur manuellen Stellgrößenvorgabe für z.B. Mischklappen, Ventilstellungen, Temperaturwerte.
Inbetriebnahme:
Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigem Schalter (manu auto) umschaltbar sind. Die Schalterstellung wird über die Klemmen S1.....S2 rückgemeldet.
Stellung MANU: Die Stellung kann mittels frontseitigem Potentiometer vorgegeben werden. Das Ausgangssignal 0 - 10 V steht an der Klemme Y zur Verfügung.
Stellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschleift.
Montage:
Klemmengehäuse, schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | ||
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 | |
| Feuchtigkeitsklasse | nach DIN 40040 F | |
| Maße | H x B x T - 60 x 55,2 x 60 mm | |
| Anschlüsse | 8 Schraubenklemmen 2,5 mm2 | |
| Eingangsseite: | ||
| Nennspannung | 24 VAC | 24 VDC |
| Stromaufnahme | 24 mA | 19 mA |
| Betriebspannungsbereich | 0,85 1,2 UN | |
| Einschaltdauer relativ | 100 % | |
| Eingangsspannung | 0 - 10 VDC | |
| Ausgangsspannung | 0 - 11 VDC | |
| Stromaufnahme max. | YR = 10 VDC: 0,2 mA | |
| Schutzbeschaltung | Verpolungsschutz | |
| Ausgangszustandsanzeige | LED rot, Helligkeit proportional zur Stellgröße | |
| Besonderheiten | MANU - Schaltung kurzschlussfest | |
| Ausgangsseite: | ||
| Schaltvermögen SCHALTER | 28 V / 2 A AC/DC | |
| Ausgangsstrom | Y = 1 mA | |
