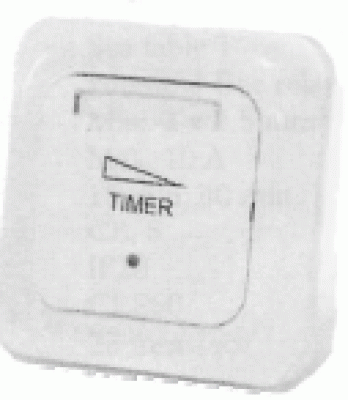

TIM-480
Anwendung:
Unterputzausführung zum kurzzeitigen Einschalten von Lüfter, Klappen, Lüftungsgeräten, Licht usw.
Inbetriebnahme
Spannungsversorgung 230 VAC an N - P legen. Zu schaltenden Verbraucher an C - NC verdrahten. Wenn die Timertaste gedrückt wird, schaltet das Relais auf NO und die LED leuchtet bis die eingestellte Zeit abgelaufen ist. Einstellung der gewünschten Zeit am Drehschalter rechts neben der Ausgangsklemme.
Montage:
Unterputz
Datenblatt:
Technische Daten:
| Kontakt | Relais, potenzialfreier Wechsler |
| Nennspannung | 230 VAC |
| Last AC | max. 2300 VA |
| Last Leuchtstofflampen | max. 360 VA |
| Last DC | siehe Figur 1 |
| Sicherung | 2 Wechsler, S = 5 A, Ö = 2 A |
| Zeiten | 15 min, 30 min, 1h, 2h, 4h, 8h |
| Schutzart | IP 20, Klemmen |
| Gehäusemaße | B x H x T: 82 x 82 x 25 mm |
