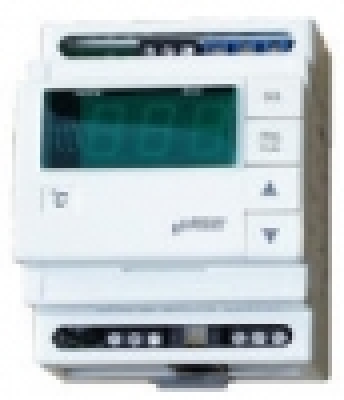

IRDRZ1-PT

Zur temperaturgesteuerten 1-, 2- oder 4-stufigen Leistungsregelung von Kompressoren, Kaltwassersätzen sowie elektrischen Heizregistern. Über den digitalen Eingang kann eine Temperaturabsenkung / -anhebung realisiert werden. Zum Einbau in Schaltschränk der Kälte- und Klimatechnik, des Labor- und Apparatebaus. NTC und Pt100 Fühler lieferbar.

Inbetriebnahme

Die Regler sind werksseitig auf die Betriebsart 2 "Reverse" (Heizen) programmiert. Nach Anschließen von Fühler und Versorgungsspannung entsprechend dem Schaltbild ist das Gerät betriebsbereit. Die LED "Reverse" oder "Direct" (Kühlen) blinkt so häufig, wie in dem jeweiligen Modus Relais aktiv sind. Dann folgt eine Pause von ca. 2 Sek. Ist der eingestellte Schaltpunkt (ST1) erreicht, befinden sich alle Relais in Ruhestellung.

Die 9 möglichen Betriebsarten
1 = KÜHLEN (Direct) - Relais zieht an, sobald die Temperatur Sollwert (ST1) + Differential (P1) überschreitet. Bei mehrstufigen Geräten arbeiten die Relais innerhalb des Differentials (P1). LED "Direct" blinkt.
2 = HEIZEN (Reverse) - Relais zieht an, sobald die Temperatur Sollwert (ST1) - Differential (P1) unterschreitet. Bei mehrstufigen Geräten arbeiten die Relais innerhalb des Differentials (P1). LED "Reverse" blinkt.
3 = HEIZEN + KÜHLEN mit NEUTRALER ZONE - Die neutrale Zone liegt um den Sollwert. Das Differential P1 gilt für Heizen, P2 für Kühlen. LED des aktiven Programms blinkt.
4 = HEIZEN + KÜHLEN mit NEUTRALER ZONE -Innerhalb von P1 und P2 takten die Relais in Abhängigkeit von der Abweichung vom Sollwert in Abständen von 0,2 - 20 s. LED des aktiven Programms blinkt.
5 = HEIZEN + KÜHLEN mit NEUTRALER ZONE -  Beim 2-Stufen-Thermostat wird Relais 2 zur Signalisation eines Max- oder Min-Alarmes verwendet, beim 4-Stufen-Gerät liegt auf Relais 3 der Min- und auf Relais 4 der Max-Alarm. Im Alarmfall ertönt ein Summer. Wird die Ursache behoben, stellt sich der Alarm automatisch zurück. Ein Abstellen des Summers ist durch Drücken von PRG möglich. Der Alarmzustand bleibt jedoch erhalten. Nach Beseitigung der Ursache können durch Drücken von PRG die Alarmdaten gelöscht werden.
6 = HEIZEN + KÜHLEN über den digitalen Eingang - Es wird von Kühlen (ST1 + P1) - Kontakt offen - auf Heizen (ST2 - P2) - Kontakt geschlossen - umgeschaltet.
7 = KÜHLEN mit 2 getrennten Sollwerten - Ist der digitale Kontakt offen, arbeitet ST1 + P1, ist er geschlossen, ST2 + P2.
8 = HEIZEN mit 2 getrennten Sollwerten  - Ist der digitale Kontakt offen, arbeitet ST1 + P1, ist er geschlossen, ST2 + P2.  Die Modi 6, 7 und 8 sind für Tag-/Nachtbetrieb über Schaltuhr geeignet.
9 = HEIZEN und KÜHLEN mit beliebiger NEUTRALER ZONE - ST1 + P1 für Heizen sind unabhängig einstellbar von ST2 + P2 für Kühlen.
