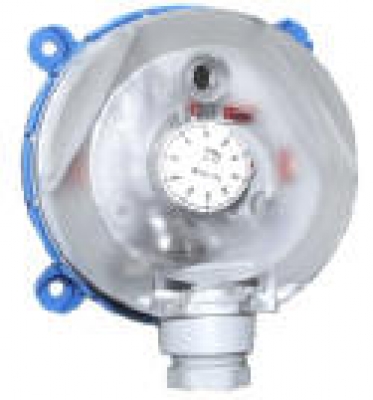

DW-930.85
Anwendung:
Zur Überwachung von Druck, Differenzdruck und Unterdruck von gasförmigen, nicht aggressiven Medien in Luftkanälen, Zu- oder Abluftgeräten.
Zur Strömungsüberwachung bei Elektroheizregistern sowie Keilriemen- und Filterüberwachung.
Inbetriebnahme:
DW-930: Kontakte 3 - 1 öffnen bei Druck- / Differenzdruckanstieg auf den eingestellten Wert.
Die Kontakte 1 - 3 bzw. 3 - 2schließen gleichzeitig und können als Signalkontakte verwendet werden.
Der höhere Druck wird an P1 (+), der niedrigere Druck (höherer Unterdruck) an P2 (-) angeschlossen.
Der nicht benötigte Anschluss muss offen und frei von Verschmutzung bleiben.
Montage:
Vorzugsweise senkrecht, da dies auch die Eichlage ist. Bei horizontaler Montage verschieben sich die Schaltpunkte um ca. 11 Pa. Auf vibrationsfreie Befestigung ist zu achten.
Datenblatt:
Technische Daten
| Kontakte | Mehrschichtkontakt DDC-geeignet, als einpoliger potentialfreier Umschalter |
| Schaltleistung | max. 1,5 (0,4) A, 24 - 250 VAC |
| Umgebungstemperatur | -20 / +85°C |
| Gehäuse - Deckel | PC - ABS + PC |
| Membrane | Silikon ausgasungsfrei |
| Schutzart | IP 54 |
| max. Druck | 10 KPa |
| Druckanschluss P1 (+) | für höheren Druck |
| Druckanschluss P2 (-) | für niedrigeren Druck |
| Anschlussstutzen | Durchmesser: 6,2 für Schlauch 6 x 1 |
| Druckbereich | 20 - 1000 Pa |
