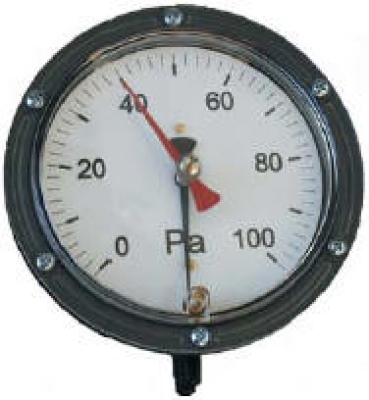

DA-2000-010
Anwendung:
Zum präzisen Messen und Anzeigen von Schwankungen des Druckes, Unter- oder Differentialdruckes von Luft, nicht korrosiven Gasen in der Klima-, Heizungs- und Entstaubungstechnik in Reinräumen und Spritzkabinen. Zum Messen der Filterverschmutzung, des Unterdruckes in Rauchabzügen, oder mit Pitotrohr-Messung zur Messung der Strömungsgeschwindigkeit.
Inbetriebnahme:
Messstelle druckfrei machen und erst den Hoch- (+), dann denn Niederdruckteil (-) anschließen. Bei Verwendung als Druck- oder Vakuumanzeige muss ein +- oder --Anschluss offen sein. Der Schlauchanschluss erfolgt mittels der beiden Anschlussstücke für PVC-Schlauch 8 mm.
Montage:
Senkrecht wie abgebildet mit mitgelieferten Adaptern in einem entsprechenden Frontausschnitt von 114 mm, in der Nähe der Messstelle, möglichst vibrationsfrei. Wandaufbau senkrecht mit mitgelieferter Montageplatte.
Datenblatt:
Technische Daten
| Genauigkeit | ± 2 % FS bei + 20°C Normaltemperatur |
| Temperaturabhängigkeit | max. 0,3 % / 10 K |
| Umgebungstemperatur | 0 / +50°C |
| Stat. Druck | max. 0,2 bar |
| max. Druck | 10-fache Messspanne |
| Schlauchanschluss | Durchmesser: 8mm |
| Schutzart | IP 65 |
| Temperaturkoeffizient | ~1 % FS |
| Gehäuse | Edelstahl 316 L |
| Kabel | PE-Kabel für Wasser oder PA-Kabel heizölbeständig, Durchmesser: 8mm, Standardlänge 10m |
| Druckausgleich | durch Schutzschlauch |
| Abmessungen Sonde | Durchmesser: 3mm, 56mm lang |
| Anschluss | 10 m Kabel |
| Messbereich | 0 - 100 Pa |
