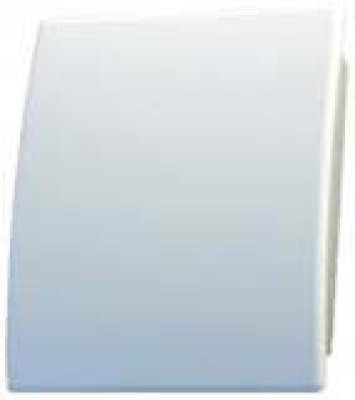

TSR-010
Anwendung:
Zur Verarbeitung von Temperaturwerten in ein Stromsignal 4 - 20 mA oder ein Spannungssignal 0 - 10 V. Zum Einsatz sowohl in der Klima-, Lüftungs- und Kältetechnik, als auch in der Verfahrenstechnik, in Schwimmhallen und Gewächshäusern. Zum Schutz der Bauteile steht für aggressive Umgebung eine Ausführung mit lackierter Platine zur Verfügung. Die Lebensdauer des Sensors wird dadurch nicht erhöht.
Inbetriebnahme:
Spannungsversorgung, sowie Temperaturausgang an den Klemmen T - GND -V+ anklemmen.
Montage:
Auf Putz oder Unterputzdose in einer Höhe von ca. 1,5m, wobei auf gute Konvektion zu achten ist. Vor Schließen des Deckels ist der Schutzschlauch vom Sensor zu entfernen (FTSR-0420).
Datenblatt:
Technische Daten
| TSR-0420 | TRS-010 | |
| Versorgungsspannung | 12-30 VDC | 24 VAC ± 20 %, 15 - 35 VDC, 10 mA |
| Temperatur | Pt100, Kl. B | KF 6645, Kl. B |
| Temperatur | 0 / +50 °C | 0 - 50 °C |
| Temperatur | ± 0,3 °C | ± 0,5 °C |
| Ausgang | 4 - 20 mA Zweileiter | 0 - 10 V, max. 1mA |
| Gehäuse | ABS beige | ABS weiß |
| Umgebungstemperatur | 0 / +70°C | -5 / +55 °C |
| Schutzart | IP 20 | IP 30 |
| max. Bürde | RA < (UV - 12V)/0,02 A | min. 10k Ohm |
| Raumtemperatursensor | 0 / +50 °C | 0 - 10 VDC |
