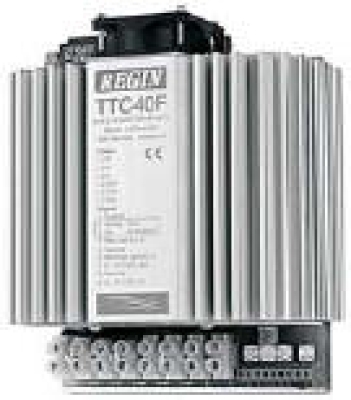

TTC-40FX
Anwendung:
Zur genauen und störungsfreien Regelung von elektrischen Heizelementen, wie z. B. Heizregistern in Lüftungs- und Klimaanlagen, Boden- oder Deckenheizungen. TTC werden über einen NTC-Fühler, TTC..X über ein 0 - 10 V -Signal angesteuert.
Inbetriebnahme:
Die Spannungsversorgung wird an die Klemmen L1 - L2 - L3 der Ausgang an L3 - L2 - L1 gelegt. Es handelt sich um einen zeitproportionalen Leistungsregler mit einphasigem, im Nulldurchgang geschaltetem Triac-Ausgang.
Montage:
Schaltschrankeinbau auf DIN-Schiene
Datenblatt:
Technische Daten:
| Versorgungspannung | 3 x 210...255 / 380 ...415 VAC, 50/60 Hz mit automatischer Spannungsumstellung |
| max. Leistung | 3 x 40 A |
| Eingänge | TTC: 2, für Regel- und Limitfühler (max. 0..60 °C oder min. 0..30 °C) TTC..X: 0 - 10 V |
| Proportionalband | 20 K oder 6 Min. Zeitkonstant bei schneller Temperaturänderung (Lüftung), 2 K als Raumtemperaturregler |
| Anzeige | LED, wenn Pulser arbeitet |
| Schutzart | IP 20 |
| Umgebungstemperatur | -10 / +40°C |
| Abmessungen (H x B x T) | 222 x 192 x 95 mm |
