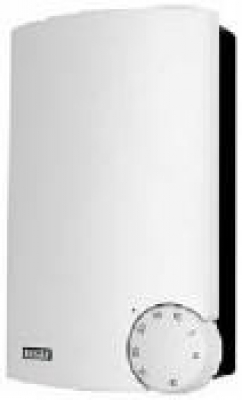

PULSER
Anwendung:
Zur genauen und störungsfreien Regelung von elektrischen Heizelementen, wie z. B. Heizregistern in Lüftungs- und Klimaanlagen, Boden- oder Deckenheizungen. PULSER verfügt über einen eingebauten Temperatursensor, sowie die Anschlussmöglichkeit eines externen Fühlers. An PULSER-M kann zusätzlich ein Limit-Sensor angeschlossen werden.
Inbetriebnahme:
Die Spannungsversorgung wird an die Klemmen 1 und 2 der Ausgang an 3 - 4 gelegt. Es handelt sich um einen zeitproportionalen Leistungsregler mit einphasigem, im Nulldurchgang geschaltetem Triac-Ausgang.
Montage:
Wandauf- oder Schaltschrankeinbau auf DIN-Schiene
Datenblatt:
Technische Daten:
| Versorgungspannung | 200..415 VAC, 50/60 Hz ein- oder zweiphasig mit automatischer Spannungsumstellung |
| max. Leistung | 230 V ---> 3,6 kW, 400 V ---> 6,4 kW |
| Absicherung | 16 A |
| min. Leistung | 1 A |
| Ein- / Ausschaltperiode | ca. 30s |
| Eingänge | 1 externer Sensor |
| Propotionalband | 20 K oder 6 Min. Zeitkonstante bei schneller Temperaturänderung (Lüftung), 2 K als Raumtemperaturregler |
| Nachtabsenkung | siehe Typenübersicht, angesteuert von externer Uhr |
| Anzeige | LED, wenn Pulser arbeitet |
| Schutzart | IP 20 |
| Umgebungstemperatur | -10 / + 30°C |
| Abmessungen (H x B x T) | 153 x 93 x 40 mm, bzw. 88 x 115 x 59 mm für PULSER/D |
