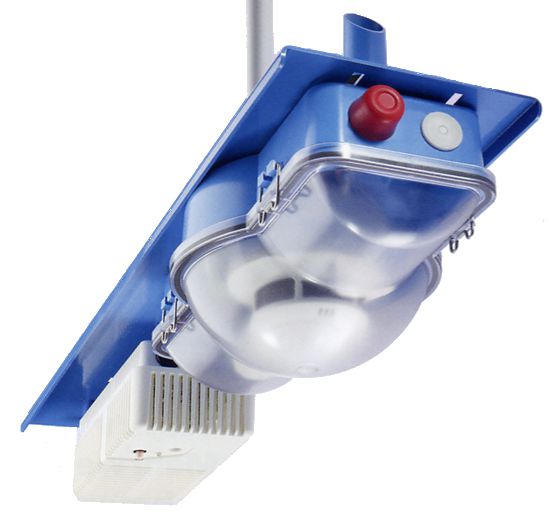

LRS-230 V incl. NAG 03

Anwendung:
Zur frühzeitigen Erkennung von Rauch. Damit könen die Brandschutzklappen zusätzlich zur thermischen Auslöseeinrichtung bei + 65 °C bereits in der Anfangsphase eines Brandes bei + 30 / +40 °C ausgelöst werden.

Inbetriebnahme:
Vor Inbetriebnahme ist die Luftleitung zu entstauben! Über das Netzgerät NG 519 SAB oder NAG 03 SAB erhält der Rauchschalter die benötigte Spannung. Der Schalter arbeitet nach dem Streulichtprinzip (Tyndall-Effekt) und enthält keine radioaktiven Bauteile. Ein potentialfreier Öffner und eine LED melden vorhandenen Rauch. Eine Langzeit-Alarmschwellennachführung sorgt für gleichbleibenden Abstand zwischen Grundsignal und Alarmschwelle, bis der Grenzwert für starke Verschmutzung erreicht ist. Eine mehrfarbige LED, von außen sichtbar, signalisiert den Verschmutzungsgrad, Alarm und Störung. Am Gehäuse befestigter Alarmauslöser ermöglicht eine rasche Funktionsprüfung. Als zentrale Anzeige und zur Anbindung an Gebäudeleitsysteme ist die Rauchschalterzustandsanzeige RZA lieferbar.

Montage:
Einfache Montage auf runden oder eckigen Kanälen. Einlassrohr in der Länge optimal anpassbar. Vor Ansaugöffnungen und Einmündungen ist ein Abstand von 3 x D einzuhalten. Nach Bögen ist ein Abstand von ca. 1 m vorzusehen. In Abhängigkeit vom Kanalquerschnitt kann die Anbringung mehrerer Schalter nötig sein, damit eine einwandfreie Rauchdetektion gewährleistet wird.

Datenblatt:

Technische Daten: LRS-03 bestehend aus:
