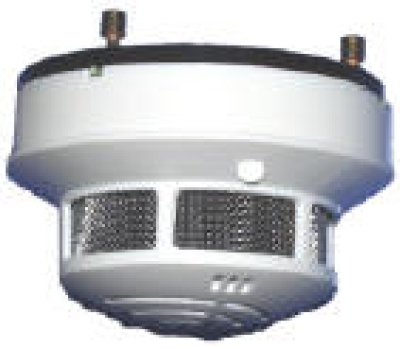

ORS-144 K

Zur frühzeitigen Erkennung von Schwelbränden. Damit können die Brandschutzklappen zusätzlich zur thermischen Auslöseeinrichtung bei + 65 °C bereits in der Anfangsphase eines Brandes bei + 30 / + 40 °C ausgelöst werden.

Inbetriebnahme:

Vor Inbetriebnahme ist die Luftleitung zu entstauben! Über ein Netzgerät erhält der Rauchschalter die benötigte Spannung 24 VDC. Der Schalter arbeitet nach dem Streulichtprinzip (Tyndall-Effekt) und enthält keine radioaktiven Bauteile. Ein potentialfreier Öffner, sowie eine LED als Alarmanzeige signalisieren auftretenden Rauch. - an sich im Set befindliche LED’s signalisieren den Verschmutzungsgrad, Alarm und Störung. An eine RZA können bis zu 20 Rauchschalter angeschlossen werden. Eine Langzeit- Alarmschwellennachführung sorgt für gleich bleibenden Abstand zwischen Grundsignal und Alarmschwelle, bis der Grenzwert für starke Verschmutzung erreicht ist. Der ORS 144 K meldet seinen Zustand die Rauchschalter-Zustandsanzeige  RZA 142.

Montage:

Mittels des Montagesockels 164 bei Kanälen bis 500 mm lichter Höhe, oder 163 bei >500 mm. Von Ansaugöffnungen und Einmündungen ist ein Abstand von 3 x D einzuhalten. Nach Bögen ist ein Abstand von ca. 1 m vorzusehen. In Abhängigkeit von Kanalquerschnitt bzw. Raumgröße kann die Anbringung mehrerer Schalter nötig sein, damit eine einwandfreie Rauchdetektion gewährleistet wird.

Datenblatt:

Technische Daten
