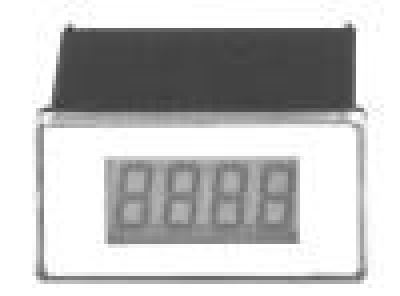

Anwendung:
Als Fern- oder Vorortanzeige vieler physikaischer Maßeinheiten, welche von entsprechenden 2-Leiter-Meßumformern geliefert werden. Z.B. Feuchte, pH-Wert, Redox, Leitwert, Temperatur, Druck, Weg, Drehzahl, Durchflußmenge, Strömung, Füllstand, Kraft.
Inbetriebnahme:
Steckklemmen abziehen. Mit den Klemmen 3 - 4 in die Stromschleife einbinden.
SP: An den Klemmen 1 - 2 steht ein zusätzlicher open-collector-Ausgang zur Verfügung.
VO: Durch mitgelieferten Adapter einfaches Aufstecken auf Würfelstecker nach DIN 43650 möglich. Es werden die Stifte 1 und 2 verwendet.
Die für die Parametereingabe nötigen Tasten befinden sich an der Klemmenseite des Gerätes (GIA-0420 und GIA-0420 SP), bzw. unterhalb des Deckels (GIA-0420 VO).
Montage:
In Ausschnitt 21,7 x 45 mm, Gehäusemaß 24 x 48 x 65 mm, bzw. auf Würfelstecker nach DIN 43650.
Datenblatt:
Technische Daten:
| Eingangssignal | 4 - 20 mA, Zweileiter, verpolungssicher |
| Spannungsversorgung | aus dem Schleifenstrom |
| Anzeige | 10 mm hohe LCD-Anzeige |
| Bereich | -1999 / 9999, frei skalierbar |
| Dezimalpunkt | frei wählbar |
| Genauigkeit | ± 0,2 % + 1 Digit |
| Messrate | 3 (VO: 5) Messungen/sec |
| Schaltausgang | SP: galvanisch getrennt, open collector max. 3 mA, 24 VDC |
| Umgebungstemperatur | 0 - 50 °C |
| Schutzart | IP 54 (VO: IP 65) |
